高压消毒喷雾设备 微灌系统的组成

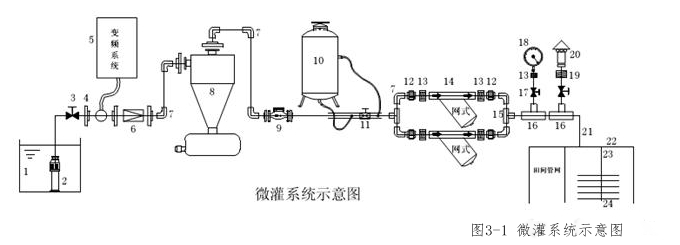

微灌系统由水源、首部枢纽、输配水管网和灌水器及流量、压力控制部件和量测仪等组成如图3-1所示。

1. 水源     2.水泵     3.闸阀     4.法兰盘       5.变频系统    6.止回阀     7.弯头     8.离心过滤器       9.螺翼水表        10.压差式施肥罐      11.施肥阀       12.活接头      13.肉丝接头     14.筛网过滤器      15.正三通     16.异径三通      17.球阀     18.压力表      19.外丝接头    20.进排气阀     21.干管      22.干支管      23.支管      24.毛管及灌水器

1. 水源

江河、渠道、湖泊、水库、井、泉等均可作为高压喷雾消毒设备、喷雾降温系统微灌水源，但其水质需符合微灌要求。

2. 首部枢纽 首部

枢纽包括水泵、动力机、肥料和化学药品注入设备、过滤设备、控制阀、进排气阀、压力流量量测仪等。其作用是从水源取水增压并将其处理成微灌要求的水流送到微灌系统中去。

    微灌常用的水泵有濳水泵、深井泵、离心泵等，动力机可以是采油机、电动机等。在供水量需要调蓄或含砂量很大的水源，常要修建蓄水池和沉淀池。沉淀池用于去除灌溉水源中的大固体颗粒，为了避免在沉淀池中产生藻类植物，应尽可能将沉淀池或蓄水池加盖。过滤设备的作用是将灌溉水中的固体颗粒滤去，避免污物进入系统，造成系统堵塞。过滤设备应安装在输配水管道之前。

肥料和化学药品注入设备用于将肥料、除草剂、杀虫剂等直接入高压喷雾消毒设备、喷雾降温系统，注入设备应设在过滤设备之前。

流量压力量测仪表用于测量管线中的流量或压力，包括水表、压力表等。水表用于测量管线中的流过的总水量，根据需要可以安装与首部，与可以安装于任何一条干、支管上，如安装在首部，须设于施肥装置之前，以防肥料腐蚀。压力表用于测量管线中的内水压力，在过滤器和密封式施肥装置的前后各安设一个压力表，可观测其压力差，通过压力差的大小能判定施肥量的大小和过滤器否需要清洗。

控制器用于对系统进行自动控制，一般控制器具有定时或编程功能，根据用户给定的指令操作电磁阀或水动阀，进而对系统进行控制。

阀门是直接用来控制和调节微灌系统压力流量的操作部件，布置在需要控制的部位上，其型式有闸阀、逆止阀、空气阀、水动阀、电磁阀等。

3. 输配水管网

   输配水管网的作用是将首部枢纽处理过的水按照要求输送分配到每个灌水单元和灌水器，摄配水管网包括干、支管和三级管道。毛管是微灌系统的末一级管道，其上安装或连接灌水器。

4. 灌水器

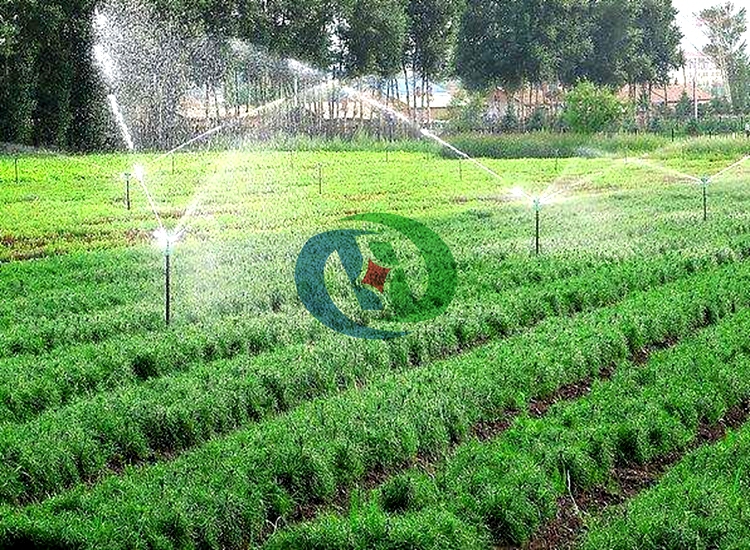

   灌水器是高压喷雾消毒设备、喷雾降温系统中关键的部件，是直接向作物施水的设备，其作用是消减压力，将水流变为水滴或细流或喷洒状施入土壤，包括滴头、滴灌带、滴灌管、微喷头、微喷带、渗灌灌等，灌水器多数是用塑料制成的。
